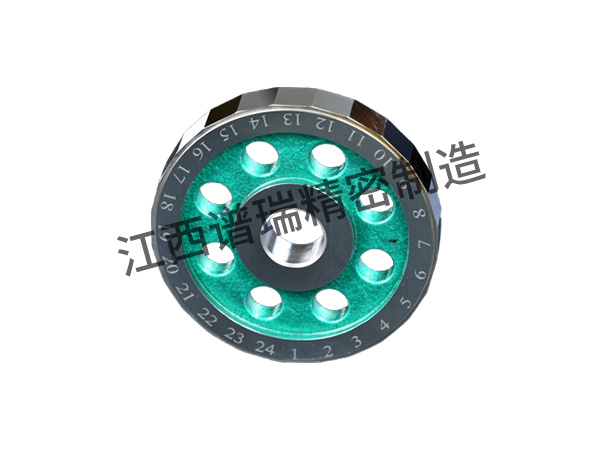

正多面棱體（簡稱棱體）是一種高精確度的角度計量標準器具，是以各相鄰工作面法線間的夾角為等值測量角，并具有準確角度量值的正多邊形的角度標準器具。棱體與自準直儀（準直儀或光電自準直儀）配合，用來檢定圓分度儀器的分度誤差。在機械加工和精密測量中常用于角度分度或定位。
正多面棱體作為角度計量標準器具。它主要用于檢定光學分度頭、分度臺、測角儀等圓分度儀器的分度誤差，在高精度的機械加工中或測量中也可以作為角度的定位基準。隨著圓分度技術的發展，正多面棱體已從單一的偶數面（如12、24面等），發展到具有綜合功能的奇數面（如17、23面等），前者的工作角為整度數，它用于檢定軸系中圓分度器具的大周期誤差，還可以進行對徑測量；而后者的工作角為非整度數，它可以綜合檢定軸系中圓分度器具的大周期誤差和測微器的小周期誤差，能準確地確定軸系中圓分度器具的不確定度。
一個棱體的工作面總數能等分360°成整度數的稱為“整度數正多面棱體”，用于整度數誤差的檢定，常用的有4、8、12、24、36、72面等不同規格。棱體的工作面總數對360°不能整分的稱為“非整度數正多面棱體”，用于整度數誤差和細分誤差的綜合檢定，常用的有17面（相鄰角為21°10′35.3″）和23面（相鄰角為15°39′7.8″）等不同規格。
棱體主要根據其工作角的測量不確定度以及工作角的偏差進行等、級劃分，分為一等，二等，三等，四等（對應00級，0級，1級，2級），同時棱體各等級對棱體工作面平面度和其他性能也有相應的要求。
棱體為金屬材料制造，材料是GCr15高碳鉻軸承鋼；經過淬火加低溫回火后具有較高的硬度、均勻的組織、良好的耐磨性、高的接觸疲勞性能。
技術指標 Technical Indicators
1、外圓直徑： φ80-φ150mm；
2、棱體厚度：17-20mm；
3、回轉中心孔徑： φ25mm；
4、材 料：GCr15；
5、硬 度：HRC62—65；
6、工作面平面度： 0級（二等）：≤0.03um；
1級（三等）：≤0.05um；
2級（四等）：≤0.1um；
【定制00級（一等）：≤0.02um；】
7、基準面平面度： 0級（二等）：≤1um；
1級（三等）：≤1.5um；
2級（四等）：≤1.5um；
【定制00級（一等）：≤1um；】
8、工作面對基準面的垂直度：0級（二等）：≤±10″；
1級（三等）：≤±15″；
2級（四等）：≤±20″；
【定制00級（一等）：≤±5″；】
9、工作面表面粗糙度：Ra≤0.025um；
10、基準面表面粗糙度：Ra≤0.05um；
11、上表面與基準面平行度： 2um；
12、工作角偏差： 0級（二等）：≤±1″；
1級（三等）：≤±2″；
2級（四等）：≤±5″；
【定制00級（一等）：≤±0.5″；】
13、工作角測量不確定度：0級（二等）：≤0.3″；
1級（三等）：≤0.5″；
2級（四等）：≤1.0″；；
【定制00級（一等）：≤0.2″；】
14、工作面有效工作面積：S≥φ15mm的圓面積（或15mm*15mm或D15mm的圓面積）；
標準棱體參數對照表
名稱 | 型號 | 規格 | 精度 | 工作角制造偏差 | 外接圓直徑 | 工作面平面度 | 工作面與定位面垂直度 | 工作面表面粗糙度Ra |
8面棱體 | LT-8 | 8面 | 0級 | ±1″ | Φ80mm | 0.03μm | ±10″ | ≤0.025 |
I級 | ±2″ | 0.05μm | ±15″ | |||||
12面棱體 | LT-12 | 12面 | 0級 | ±1″ | Φ100mm | 0.03μm | ±10″ | ≤0.025 |
I級 | ±2″ | 0.05μm | ±15″ | |||||
17面棱體 | LT-17 | 17面 | 0級 | ±1″ | Φ100mm | 0.03μm | ±10″ | ≤0.025 |
I級 | ±2″ | 0.05μm | ±15″ | |||||
23面棱體 | LT-23 | 23面 | 0級 | ±1″ | Φ120mm | 0.03μm | ±10″ | ≤0.025 |
I級 | ±2″ | 0.05μm | ±15″ | |||||
24面棱體 | LT-24 | 24面 | 0級 | ±1″ | Φ120mm | 0.03μm | ±10″ | ≤0.025 |
I級 | ±2″ | 0.05μm | ±15″ | |||||
36面棱體 | LT-36 | 36面 | 0級 | ±1″ | Φ150mm | 0.03μm | ±10″ | ≤0.025 |
I級 | ±2″ | 0.05μm | ±15″ |
用戶可根據工作需要從“標準棱體參數對照表”中選擇所需要的棱體，用戶還可以根據需要定制各種精度、各種外形尺寸、各種面數的多面棱體。
注意事項 Precautions
棱體一般要與自準直儀配合使用。以自準直儀的光軸模擬工作面的中心法線。
由于棱體存在著工作面平面度誤差和工作面與定位面的垂直度誤差，為了保障精度，在使用棱體時，請注意以下幾方面的安裝調整。
1. 棱體的回轉中心應與被測裝置的回轉中心盡可能重合，高精度檢測時應小于0.02mm。
2. 自準直儀的光軸應垂直于被測裝置的回轉的軸線，并應盡量通過回轉軸線。
3. 自準直儀視場中的刻度方向（即敏感方向）應垂直于被測裝置的回轉軸線。
保養維護 Maintenance
1. 使用棱體前，用航空洗滌汽油將棱體工作面上油污清除，然后用干凈的稠布或麂皮擦干凈。
2. 使用棱體過程中，應戴汗布手套，輕拿輕放，避免手接觸工作面。
3. 清洗棱體禁止使用酒精等有機溶劑，因其會吸附空氣中水分，腐蝕棱體工作面。
4. 棱體應在干燥、清潔的環境中使用。
5. 使用棱體后應及時用航空洗滌汽油清洗擦凈，放入干燥器內或油封存放在干燥處妥善保管，切勿碰撞、劃傷及銹蝕。
6. 棱體在運輸時，必須保障不受碰傷、雨淋、無腐蝕性物品及有害氣體的侵蝕。
